Konfigirasyon ki ap dirije

Endikatè lanp dirije ka vini nan yon varyete de konfigirasyon. Sa yo bay yon degre konsiderab fleksibilite lè konsepsyon sikui yo:

Koulè sèl:Sa a se fòma estanda oswa konfigirasyon pou yon dirije. Li gen de kondwi, youn katod ak lòt anod. Dirije a vini sou yo ak koupe dapre lè yon kouran pase nan dyod la.
Bi-colour LEDs :Fòma sa a pou dirije sèvi ak yon pè poul branche nan yon fòmasyon paralèl envès. Sa a pèmèt yon sèl dirije yo eklere nan yon moman depann sou polarite nan vòltaj la aplike.

Dyod yo pa kenbe tèt ak siyifikatif vòltaj ranvèse. Malgre ke dyod yo nan konfigirasyon sa a pral fè eksperyans yon patipri ranvèse, sa a limite a sa sèlman vòltaj la pi devan nan lòt dyod la, e sa a se pa ase pou fè dega nan dyod lanvè.
Tri-colour LEDs :Konfigirasyon dirije sa a ankò itilize de poul separe, men nan yon konfigirasyon diferan. Chak LED gen yon koulè diferan. Gen de koneksyon anod ak yon sèl katod. Se poutèt sa, li posib yo vire chak dirije separeman, bay yon chwa nan de koulè - se twazyèm lan bay pa vire tou de LED yo ansanm epi bay yon twazyèm koulè pa adisyon. Li posib tou pou gen diferan entansite nan tou de LED pou plis varye koulè a.
LED k ap flache:Fòm sa a nan dirije se relativman fasil aplike. Pake a gen ladan pa sèlman LED la, men tou yon senp IC ki bay yon fonksyon distribisyon pou pèmèt LED la flash.

LED tradisyonèl la te disponib depi kòmansman ane 1960 yo e li te pwodwi nan kantite milya dola.

LEDs are available in a variety of package sizes. Possibly the most widely used is the 5mm diameter one, although a host of others are available ranging from 1.8mm, 3mm, 4mm, 8mm, and 20mm. There are also and rectangular LEDs available - almost any size to fir a wide variety of requirements.

Koneksyon ki ap dirije

Tankou nenpòt ki dyòd LED yo dwe ekipe nan yon sikwi ak oryantasyon ki kòrèk la. Pou opere, yon dirije dwe gen kouran ap koule tankou dlo nan li, e sa ka sèlman rive si li se pi devan. Nan direksyon ranvèse pa gen okenn kouran ap koule. Epitou si yon LED gen yon gwo vòltaj ranvèse mete sou li, Lè sa a, li ka byen fasil soufle.

The two connections for a LED are denoted by a for the anode which is positive (+), and K for the cathode which is negative (-).

Pou ti endikatè ki ap dirije lanp yo ki souvan itilize nan ekipman elektwonik ak pwojè elektwonik katòd (k) anjeneral gen yon plon ki pi kout epi gen pouvwa yon ti kras plat sou kò a nan LED silendrik. Pafwa li posib pou wè andedan ki ap dirije a epi ankò katod la nòmalman gen elektwòd la pi gwo.

Si dirije a gen de plon ak plon ki egal nan longè, Lè sa a, li posib yo gade andedan pake a ki ap dirije epi nòmalman de ti plak metal ka wè. Plak ki pi piti a endike plon pozitif (anod); plak la pi gwo fè pati negatif (katod) plon an. Malerezman metòd sa a pa totalman serye kòm kèk gwo LEDs gen plak yo ranvèse kidonk sa a se pa yon metòd 100% serye.

Another indicator can be a flat placed in the plastic encapsulation for the LED - the lead adjacent to the flat is normally the cathode of negative connection.

Dyòd mòn sifas yo pi difisil pou detèmine polarite a. Si yon fèy done se nan men Lè sa a, sa a se apwòch ki pi bon. Epitou kèk LED SMD gen yon siy negatif"-" sou pake a endike polarite a, men sa a se pa toujou prezan e souvan difisil yo wè.

Si tout lòt bagay echwe, Lè sa a, yon miltimèt ka itilize: mete miltimèt la nan anviwònman dyod / kontinwite li yo. Souvan, miltimèt la ap bay ase kouran nan ki ap dirije a e sa ka menm limen li tout ke li pito fèb. Pou kontinwite oswa kondiksyon pi devan, plon an nwa oswa komen sou miltimèt la endike koneksyon an negatif oswa katod, ak wouj la endike pozitif la oswa anod.

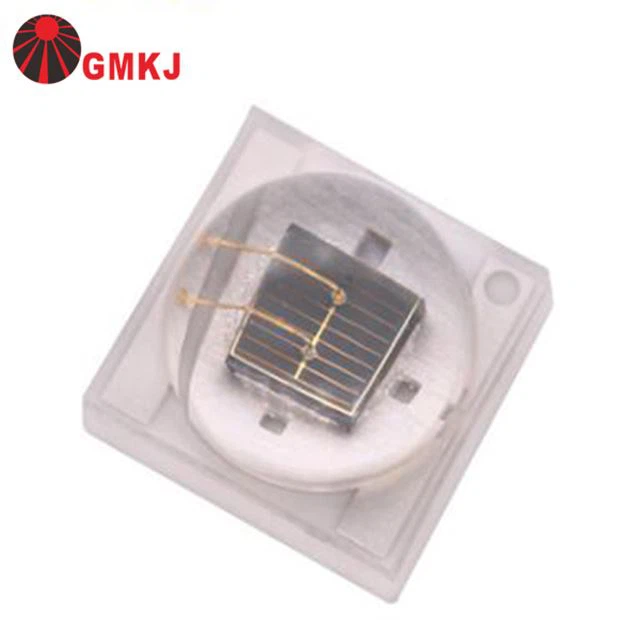

Sifas mòn, SMT ki ap dirije pakè

Tankou tout konpozan, LED yo te itilize nan gwo kantite nan pakè SMT ki ap dirije. Yo disponib nan pakè deskripsyon endistri yo. Sepandan yo pa te sijè a jan sa dwe fèt menm nivo miniaturization kòm anpil konpozan tankou résistances Et condensateurs ki disponib nan 0201, elatriye. Sa a se an pati paske yo bezwen yon sèten gwosè pou wè!
