Segondè LPW 12W 12V 24V 36V EMC 7070 SMD dirije

Segondè LPW 12W 12V 24V 36V EMC 7070 SMD ki ap dirije karakteristik:

Koulè blan7070 wo-pouvwa SMD poulyo lajman itilize nan aplikasyon ki mande pou klere, efikas, ak solisyon ekleraj serye. 7 0 7 0 pake a refere a gwosè ki ap dirije a (7.0 mm x 7.0 mm), ki se pi gwo pase estanda SMD poul, sa ki pèmèt li okipe pi wo pouvwa ak pwodwi plis pwodiksyon limyè.

Non pwodwi	12W 12V 24V 36V EMC 7070 SMD ki ap dirije pake
Nimewo pati	GE -7070 WXXX -4 C6Z-J2B2D 0- R70
Chips Brand	Lachin Sanan 22x40mil ak 24 bato andedan
Mize	12VDC opinyon vèsyon: Nimewo pati 4C6Z: 11-13 VDC ak Max 900mA D ';   24VDC opinyon vèsyon: Nimewo pati 8C3Z: 23-25 VDC ak Max 450mA D ';   36VDC opinyon vèsyon: Nimewo pati 12C2Z: 35-37 VDC ak opinyon max 300mA;
Flan	240-250 LM nan 10.55VDC 100mA opinyon ak alantou 1 Watt; 1500-1600 LM nan 11.55VDC 700mA D 'ak alantou 8 Watt;
Efikasite ekleraj	230-240 LM/W nan 1 pouvwa Watt rated ak 10.55VDC 100mA; 190-200 LM/W nan 8 Watt pouvwa rated ak 11.55VDC 700mA;
Koulè	2700K, 3000K, 4000K, 5000K, 6500K disponib isit la Sdcm<5  Ra>70
Pouvwa	Max alantou 12 Watt ak pouvwa plen chaje
Materyèl pake	EMC Flat 7070 pake
Ang ekleraj	120 degre ak pake plat, san yo pa dòm lantiy silicone sou tèt
Mak ak manifakti	Gmleds, gmkj
Garanti	4 zan
Sèvis OEM	1. Pati SKD ki disponib; 2. PCB aliminyòm PCB ki ap dirije sèvis asanble a disponib tou isit la.

Poukisa nou bezwen sèvi ak pake EMC olye pou yo PCT oswa pake PPA pou gwo pouvwa SMD ki ap dirije a?

Lè w ap chwazi yon pake pou gwo-pouvwa sifas mòn aparèy (SMD) poul, chwa ki genyen ant EMC (epoksidik konpoze bòdi), PCT (plastik konpayi asirans chip), oswa PPA (poliftalamid) pakè se kritik akòz tèmik yo, mekanik, ak optik Kondisyon pou aplikasyon pou gwo pouvwa. Isit la poukisa EMC se souvan pi pito sou PCT oswa PPA pou wo-pouvwa SMD poul:

1. Estabilite tèmik ak rezistans chalè

EMC: Pakè EMC yo te fè soti nan konpoze bòdi epoksidik ki gen ekselan estabilite tèmik ak ka kenbe tèt ak tanperati ki wo (tipikman jiska 150 degre oswa pi wo). Sa a se kritik pou wo-pouvwa poul, ki jenere chalè enpòtan pandan operasyon.

PCT: Materyèl PCT gen bon rezistans tèmik men yo jeneralman enferyè a EMC an tèm de alontèm estabilite tèmik nan tanperati ki wo.

PIP: PPA gen pi ba rezistans tèmik konpare ak EMC, fè li mwens apwopriye pou aplikasyon pou-wo pouvwa kote jesyon chalè se kritik.

(Pi wo a piicture: PCT 2835 SMD poul)

2. Tèmik konduktivite

EMC: Materyèl EMC souvan gen pi bon konduktiviti tèmik konpare ak PPA, sa ki pèmèt pou dissipation chalè pi efikas soti nan chip la ki ap dirije. Sa a ede kenbe pèfòmans ki ap dirije a ak lonjevite.

PIP: PPA gen pi ba konduktiviti tèmik, ki ka mennen nan akimile chalè ak redwi ki ap dirije validite nan aplikasyon pou gwo pouvwa.

3. Fòs mekanik ak rezistans

EMC: Pakè EMC bay ekselan fòs mekanik ak rezistans nan fann, ki se enpòtan pou wo-pouvwa poul ki sibi tèmik monte bisiklèt (repete chofaj ak refwadisman).

PCT: Pandan ke PCT ofri bon pwopriyete mekanik, li ka pa tankou gaya kòm EMC nan anviwònman wo-estrès.

PIP: PPA se plis tendans fann ak degradasyon anba estrès tèmik, fè li mwens serye pou wo-pouvwa poul.

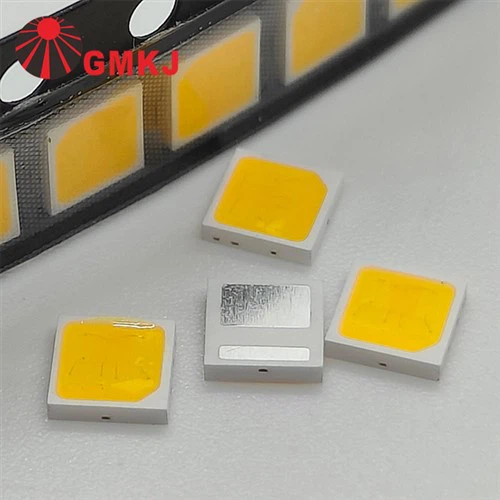

(Pi wo a foto: EMC 3030 SMD poul)

4. Pèfòmans optik

EMC: Materyèl EMC gen segondè transparans ak ekselan pwopriyete transmisyon limyè, ki se esansyèl pou kenbe klète a ak efikasite nan wo-pouvwa poul.

PIP: PPA gen tandans jòn oswa degrade sou tan lè ekspoze a tanperati ki wo ak limyè UV, ki ka diminye pèfòmans nan optik nan ki ap dirije la.

5. Rezistans imidite

EMC: Pakè EMC gen rezistans imidite siperyè, ki enpòtan pou kenbe fyab la nan wo-pouvwa poul nan anviwònman imid oswa piman bouk.

PIP: PPA se plis sansib a absòpsyon imidite, ki ka mennen nan delaminasyon oswa echèk nan pake a ki ap dirije.

6. Fyab alontèm

EMC: Pakè EMC yo fèt pou reziste kondisyon ki piman bouk ki asosye avèk gwo pouvwa operasyon ki ap dirije, ki gen ladan tanperati ki wo, monte bisiklèt tèmik, ak ekspoze anviwònman an. Sa rezilta nan pi bon fyab alontèm.

PIP: Pakè PPA yo gen plis chans pou yo degrade sou tan anba kondisyon menm jan an, ki mennen ale nan echèk potansyèl oswa pèfòmans redwi.



Rezime

Pou wo-pouvwa SMD poul, pakè EMC yo jeneralman pi pito sou PCT oswa PPA paske yo ofri pi bon estabilite tèmik, pi wo konduktiviti tèmik, siperyè fòs mekanik, ekselan pèfòmans optik, ak pi gwo rezistans imidite. Pwopriyete sa yo fè pakè EMC plis serye ak dirab nan mande aplikasyon pou wo-pouvwa, asire ki konsistan pèfòmans ak yon validite ki pi long pou poul yo.



Segondè LPW 12W 12V 24V 36V EMC 7070 SMD ki ap dirije foto:

Segondè LPW 12W 12V 24V 36V EMC 7070 SMD dirije dimansyon:

Segondè LPW 12W 12V 24V 36V EMC 7070 SMD ki ap dirije karakteristik:

Paramèt	Senbòl	Kondisyon	Min	Mwayen.	Maks	Inite
Pi devan Vòltaj	VF	IF=700 ma	11.0	--	13.0	V
Flux lumineux	Φv	IF=100 ma	240		250	manch
Flux lumineux	Φv	IF=700 ma	1500		1600	manch
Efikasite ekleraj		IF=100 ma	230		240	LM/W
PATI NO. GE -7070 w 270-4 C6Z-J2B2D 0- R70	CCT	IF=700 ma	--	2700	--	K
PATI NO. GE -7070 w 300-4 C6Z-J2B2D 0- R70	CCT	IF=700 ma	--	3000	--	K
PATI NO. GE -7070 w 400-4 C6Z-J2B2D 0- R70	CCT	IF=700 ma	--	4000	--	K
PATI NO. GE -7070 w 500-4 C6Z-J2B2D 0- R70	CCT	IF=700 ma	--	5000	--	K
PATI NO. GE -7070 w 650-4 C6Z-J2B2D 0- R70	CCT	IF=700 ma	--	6500	--	K
Tolerans koulè		IF=700 ma	--	--	5	Sdcm
Krri	RA	IF=700 ma	70	--	--	--
Koyefisyan tanperati a nan vòltaj pou pi devan	∆VF/∆T	IF=700 ma	−−	-2	−−	MV/ Degre
Ranvèse aktyèl	IR	VR=20V	−−	−−	10	μ A
Wè ang	2Θ1/2	IF=700 ma	−−	120	−−	DEG

Rapò tès nan 100mA:

Rapò tès nan 700mA:
