30 60 90 120 Degre seramik SWIR SMD dirije

30 60 90 120 Degre Seramik SWIR SMD LED Espesifikasyon:

Non pwodwi	30 60 90 120 Degre seramik SWIR SMD dirije
Nimewo pati	GT-3535R1XX0-1CCX-G1D2M
Chips mak	Taiwan Epileds oswa Lachin Jingcheng
Antre	0.8-1.6vdc max 1000mA
Pouvwa radyasyon	100-500mw nan 700mA kouran avanse, Diferan longèdonn SWIR gen diferan pouvwa optik nan 700mA kouran pi devan
Efikasite ekleraj	Limyè SWIR envizib, pa mansyone sou LPW la
Koulè	Fèy done ak 1630-1650nm; Men, nou kapab fè pi ba pase longèdonn pou SWIR LEDs: 1000-1050nm 1060-1080nm 1200-1250nm 1300-1350nm 1400-1450nm 1500-1550nm 1570-1580nm 1630-1650nm
Pouvwa	1-1.5 Watt ak Puissance elektrik
Materyèl pake	ALO Seramik gwosè 3.5x3.5mm
Ang ekleraj	Dome lantiy silikone ak anba a ang ekleraj: 30 degre 60 degre 90 degre 120 degre
Mak ak manifakti	GMLEDs, GMKJ
Garanti	4 ane
Sèvis OEM	1. Pati SKD ki disponib; 2. Customized dirije PCB tablo ak gwosè a ou bezwen se OK isit la. 3. Nou ka monte aliminyòm led yo sou tablo pcb pou ou isit la.

Ki sa nou ta dwe peye atansyon lè nou itilize mou silicone lantiy SWIR dirije?

Lè w ap itilize lantiy silikon mou SWIR (Short-Wave Infrared) LED, li enpòtan pou okipe yo ak anpil atansyon pou evite domaj nan eleman frajil yo. Anba la a se pwen kle yo peye atansyon sou, patikilyèman konsènan fil an lò nan lantiy la silikon frajil:

1. Manyen pandan pwodiksyon an

Evite presyon dirèk:Lantiy silikon mou a ka fasil defòme anba presyon, potansyèlman domaje fil an lò anndan an. Evite peze oswa peze lantiy la ak zouti oswa dwèt.

Sèvi ak zouti apwopriye:Toujou sèvi ak pensèt anti-estatik, ak pwent mou oswa zouti pou ranmase vakyòm ki fèt pou konpozan delika.

2. Pwosesis Asanble

Ekipman Pick-and-Place:Si w ap itilize machin otomatik, asire ke ekipman an kalibre pou okipe lantiy silicone mou san fòs twòp. Move aliyman oswa gwo presyon pick-up ka twou lantiy la oswa domaje fil an lò.

Kontak lantiy:Evite kontak ak objè byen file oswa difisil ki ka pèse oswa grate lantiy silikone a.

3. Faktè anviwònman yo

Netwaye Anviwònman Travay:Kontaminan tankou pousyè oswa debri ka konfòme yo ak sifas silikone a, ki mennen nan entèferans optik oswa domaj pandan netwaye. Asire espas travay la pwòp epi kontwole.

Kontwòl Tanperati:Lantiy silikon ka defòme anba tanperati ki wo. Swiv paramèt tèmik rekòmande manifakti a, espesyalman pandan pwosesis soude oswa geri.

4. Prekosyon soude

Soudage reflow:Twòp chalè oswa ekspoze pwolonje pandan reflow soude ka degrade materyèl la silikon oswa afekte lyen ki genyen ant fil an lò ak chip ki ap dirije a. Sèvi ak yon pwofil tanperati byen kontwole.

Manyèl soude:Evite aplike chalè dirèkteman nan lantiy la. Toujou soude tèminal ki ap dirije yo sèlman, epi pèmèt ase tan refwadisman.

5. Chèk Kalite

Enspekte apre manyen:Egzamine LED yo apre chak etap pwodiksyon asire fil an lò ak lantiy rete entak. Chèche siy deformation, rayures, oswa domaj entèn yo.

Tès Fonksyonèl:Fè tès optik ak elektrik pou asire ke pèfòmans LED la pa te konpwomèt.

6. Anbalaj ak Depo

Anpeche konpresyon:Sere LED yo nan yon fason ki anpeche presyon ekstèn oswa pwa yo te aplike nan lantiy yo. Sèvi ak anbalaj pwoteksyon pou evite domaj pandan transpò.

Evite ekspoze UV:Ekspozisyon alontèm nan limyè UV ka degrade lantiy silikone a. Sere pwodwi yo nan yon anviwònman ki fre, ki fè nwa ak sèk.

7. Fòmasyon pou anplwaye yo

Asire ke tout anplwaye pwodiksyon yo resevwa fòmasyon sou nati delika SWIR LED ak lantiy silicone mou epi yo konnen pi bon pratik pou manyen ak trete.

Lè w swiv prekosyon sa yo, ou ka minimize risk pou yo domaje fil an lò epi asire fyab ak pèfòmans SWIR LED ak lantiy silikone mou.

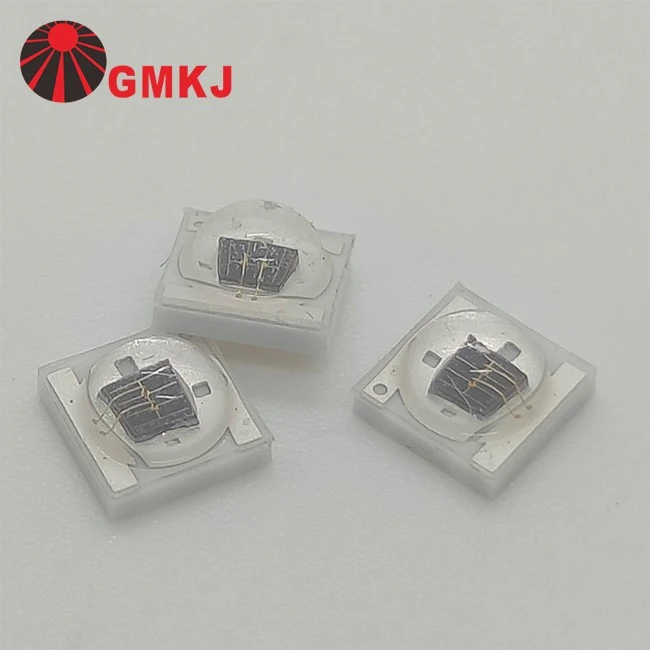

30 60 90 120 Degre seramik SWIR SMD dirijeFoto:

30 60 90 120 Degre Ceramic SWIR SMD dirije dimansyon:

Dimansyon pake 30 degre ↓	60 degre pake dimansyon ↓
90 degre pake dimansyon ↓	120 degre pake dimansyon ↓

30 60 90 120 Degre Ceramic SWIR SMD LED spesifikasyon:

Tablo ki anba a jis ki nan lis 1650nm 30 degre. Si ou bezwen lòt longèdonn oswa lòt ang ekleraj la, tanpri kontakte nou dirèkteman.

Paramèt	Senbòl	Kondisyon yo	Min	Mwayèn	Max	Inite yo
Avant Voltage	VF	IF=350mA	0.80	--	1.20	V
	VF	IF=700mA	0.90	--	1.30	V
Flux radyan	Φe	IF=350mA	20		40	mw
	Φe	IF=700mA	40		60	mw
Pik longèdonn	λp	IF=350mA	1600		1650	nm
	λp	IF=700mA	1600		1650	nm
Koyefisyan Tanperati nan Voltage Avant	∆VF/∆T	IF=350mA	−−	-2	−−	mV / degre
Kouran ranvèse	IR	VR=1V	−−	−−	10	μ A
Wè Ang	2Θ1/2	IF=350mA	−−	30	−−	Deg
Rezistans tèmik Junction Pou Komisyon Konsèy	RΘJ-B	IF=350mA	--	6.5	--	degre /W
