Tèmik-elektrik separasyon wouj 2020 SMD ki ap dirije karakteristik
| Non pwodwi | Tèmik-elektrik separasyon wouj 2020 SMD dirije |
| Nimewo pati | GD-2020R620-1CC-S1D0P |
| Chips Brand | Lachin Sanan 40mil Chips |
| Mize |
2.0-2.6vdc ak 700mA, max ak 1000mA |
| Entansite lumineux | 100-120lm nan 700mA |
| Efikasite ekleraj | 80-100 lm/w |
| Longèdonn/koulè |
Wouj koulè dominan longèdonn: 620-630Nm Peak longèdonn: 630-635nm |
| Pouvwa | 3 Watt |
| Materyèl pake |
ALN Ceramic 2020 SMD PKG ak 3 kousinen, pa 2 kousinen Separasyon tèmik-elektrik |
| Ang ekleraj |
120 degre plat silicone pkg |
| Mak ak manifakti | Gmleds, gmkj |
| Garanti | 4 zan |
| Sèvis OEM |
1. Pati SKD ki disponib; 2. Customized dirije etalaj ak gwosè a ou bezwen se ok isit la. |

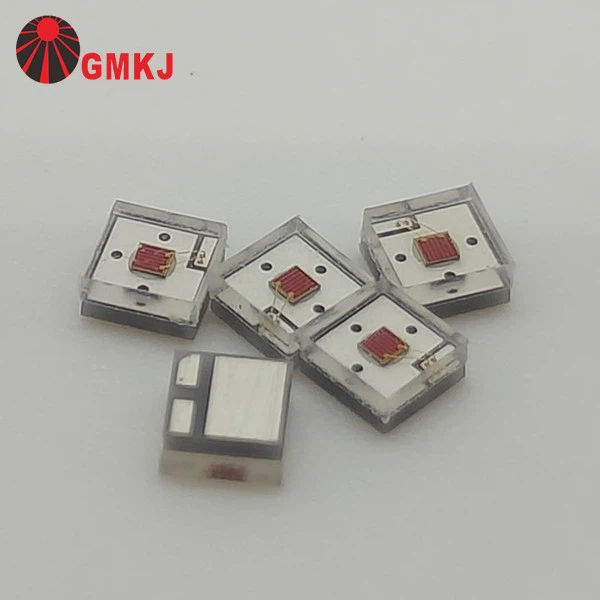

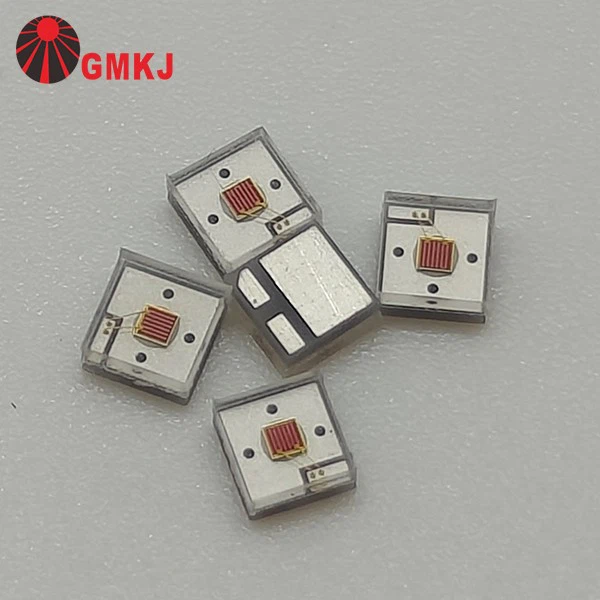

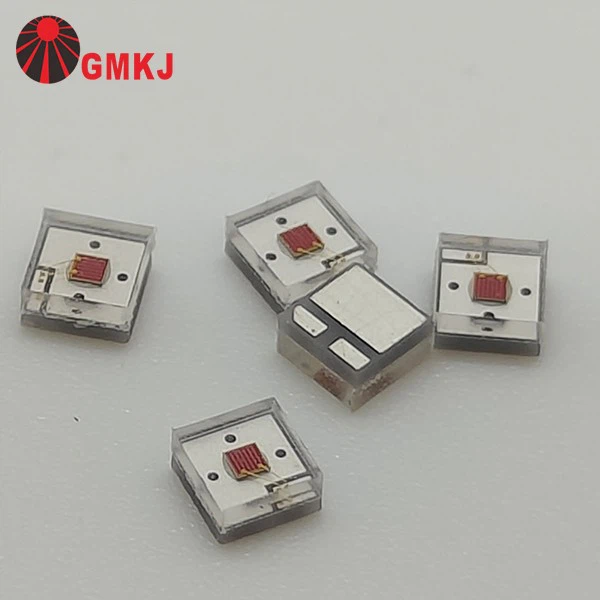

Tèmik-elektrik separasyon wouj 2020 SMD dirijePòtre
Aliminyòm ki ap dirije PCBA reyini pa GMKJ (desen PCB ak BOM bay kliyan nou yo)
Separasyon tèmik-elektrik wouj 2020 SMD ki ap dirije dimansyon
Tèmik-elektrik separasyon wouj 2020 SMD dirijeKarakteristik elektrik
|
Paramèt |
Senbòl |
Kondisyon |
Min |
Avg. |
Max |
Inite |
|
Forward Voltage |
VF |
IF=700 ma |
2.20 |
-- |
2.60 |
V |
|
Flux lumineux |
Φv |
IF=700 ma |
100 |
-- |
120 |
lm |
|
Dominan longèdonn |
λd |
IF=700 ma |
620 |
-- |
630 |
nm |
|
Ranvèse aktyèl |
IR |
VR=5V |
−− |
−− |
10 |
μ A |
|
Wè ang |
2Θ1/2 |
IF=700 ma |
−− |
120 |
−− |
DEG |
|
Junction rezistans tèmik nan tablo |
RΘJ-B |
IF=700 ma |
-- |
2 |
-- |
degre /w |
Ki sa ki Advtange a pou tèmik-elektrik separasyon ki ap dirije pake konpare regilye PKG?
Avantaj nan separasyon tèmik-elektrik ki ap dirije pake vs pake regilye
Pi bon dissipation chalè
Chemen tèmik (chalè) ak chemen elektrik (aktyèl) yo separe.
Chalè ap koule dirèkteman nan chip nan PCB/MCPCB san entèferans nan kousinen elektrik.
Rezilta:pi ba tanperati junction, pi wo fyab, pi long tout lavi.
Pi wo manyen pouvwa
Paske chalè se jere pi plis efikasite, ki ap dirije a ka san danje kouri nanpi wo kouran ak pi wo dansite pouvwa.
Pakè regilye souvan limite kondwi aktyèl akòz kondiksyon chalè pòv yo.
Amelyore izolasyon elektrik / sekirite
Pa gen risk pou yo kout-sikwi ant pad tèmik ak elektwòd, depi yo ap izole.
Pi an sekirite pou gwo vòltaj oswa aplikasyon espesyal (egzanp, UV, ortikol, otomobil).
Senplifye konsepsyon PCB
Nan pakè regilye, se gwo pad tèmik la souvan mare nan swaAnodouKatod, ki fòse Layout nan PCB yo swiv sèten règleman yo.
Avèk separasyon tèmik-elektrik, konsèpteur ka lib wout kousinen elektrik san yo pa contrainte pa pad an koule chalè.
Rezilta:Plis fleksib etalaj ak konsepsyon modil.
Pi wo efikasite sistèm
Pi ba rezistans tèmik → mwens enèji gaspiye kòm chalè.
Ki estab pwodiksyon optik sou tan (mwens limyè pouri anba tè).
✅ Nan ti bout tan:
A Tèmik-elektrik separasyon ki ap dirije pakebayPi bon dissipation chalè, pi an sekirite izolasyon elektrik, pi wo fyab, ak plis fleksib konsepsyon PCBkonpare ak pakè regilye yo.
|
Separasyon tèmik-elektrik ki ap dirije, li gen 3 kousinen: Anod, katod ak chalè dissipation pad Pad la dissipation chalè izole nan anod a ak katod elektrisite pad. |
Regilye poul ak 2 kousinen sèlman: Yon sèl pad pou anod ak yon lòt |
 |
 |
Separasyon tèmik-elektrik wouj 2020 SMD Aplikasyon ki ap dirije
Separasyon tèmik-elektrik wouj 2020 SMD Aplikasyon ki ap dirije
A2020 pake(2.0mm × 2.0mm) se yon kontra enfòmèl ant mitan-pouvwa ki ap dirije lajman itilize kote ti gwosè ak klète segondè yo enpòtan.
Ekspozisyon & limyè endikatè
Endikatè estati nan konsomatè elektwonik (televizyon, routeurs, aparèy).
Limyè siyal nan ekipman endistriyèl.
Ekleraj otomobil
Endikatè tablodbò, switch, ekleraj senbòl.
Aksan ak anbyen ekleraj andedan machin yo.
Medikal & Instrumentation
Limyè endikatè nan ekipman medikal.
Detèktè optik ki egzije emisyon wouj (egzanp, photodiode appariement).
Pwodwi konsomatè yo
Jwèt, wearables, ti gadjèt ki bezwen kontra enfòmèl ant wouj limyè sous.
Agrikilti / ortikol (Siplemantè)
Wouj (esp . 620 - 660 nm) ka itilize pouLimyè kwasans plantNan konbinezon ak poul ble, menm si anjeneral pi wo-pouvwa pakè yo pi pito.
