Espesifikasyon
IEC62778, EN62471, RoHS, LM-80 sètifika
ba limyè pouri anba tè< 3%="" plis="" pase="">
minimòm longèdonn espas 2.5nm.
Osram chip / epileds chip / epistar chips ki disponib.
Oksid aliminyòm / nitrid aliuminum baz ki disponib.
plis pase 12 ane dirije eksperyans manifakti.
tan livrezon rapid alantou 5 worldays.

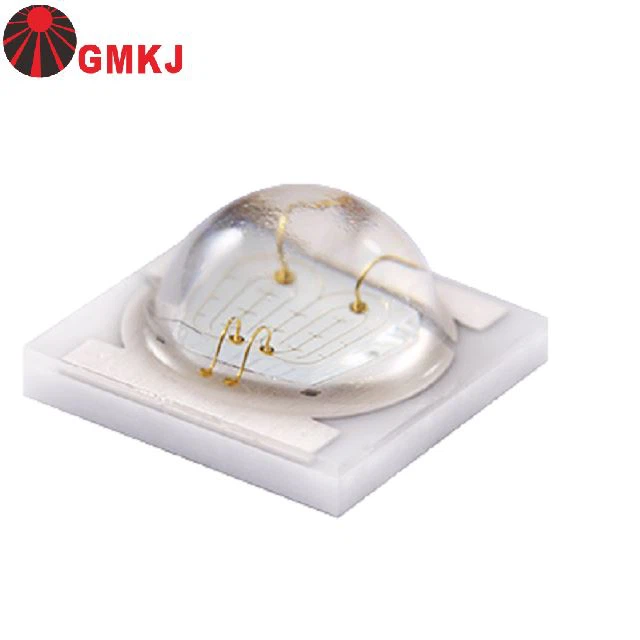

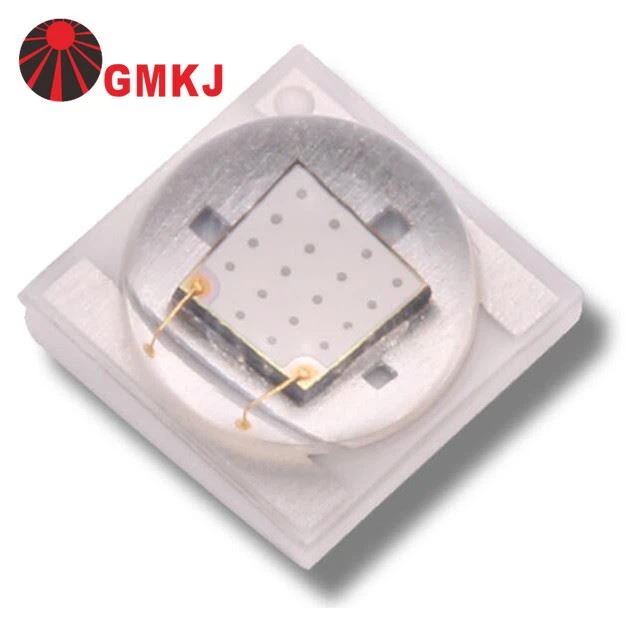

Non pwodwi | 1W SMD 3535 Blue dirije | Modèl pwodwi | GS-3535B2 |
Pouvwa Dissipation | 1W | Limyè Koulè | Ble |
Forward Voltage | 3.0-3.4V | Wè Ang | 120° |
Forward Kouran | 350mA | Tanperati opere | -40~+60 ℃ |
Longèdonn | 450-460nm, 460-470nm | Tanperati Depo | -40~+85 ℃ |
Lumineux Flux | 350mA | Tanperati soudaj | 260℃ |
@ Kouran | 20-30LM | Lòt 3535 Kalite | 1W, 3W |
Advtange ak aplikasyon an
• Byen koni materyèl chip
• 99.99% lò fil lyezon
• Segondè flux pou chak ki ap dirije
• Plis enèji efikas pase lanp enkandesan ak pi alojene
• Instant limyè (mwens pase 100ns)
Pwosesis SMD ki ap dirije
Nòt aplikasyon sa a bay yon apèsi de baz sou aspè esansyèl yo ak faktè enfliyanse konsènan pwosesis SMD poul yo.
A. Entwodiksyon
An jeneral, poul pa diferan an tèm de pwosesis soti nan lòt konpozan SMD elektwonik. Sepandan, paske nan pwopriyete optik yo pake materyèl espesifik yo ta ka pi sansib, e konsa poul yo ka rapidman gen pwoblèm oswa yo ka echwe totalman ak konsiderasyon karakteristik elektwo-optik yo si yo pa kòrèkteman okipe oswa reyini. Avèk miniaturizasyon pwogresif ak nouvo packageconcepts, kondisyon pou pwosesis ki ap dirije yo ap vin pi mande, pou egzanp nan respè nan tout pèp la ak pwosesis soudaj. Avèk nouvo tipòtrè poul gwo pouvwa li se pou egzanp esansyèl ke pwosesis la soude fèt ak adapte nan fason ki domaj (vid) nan solderjoints yo minimize. Pi ba a kantite vid yo, espesyalman nan tèmik la nan ki ap dirije a, pi bon an koneksyon an tèmik nan pkb la e konsa lowerthe chaj la tèmik. Sa a nan vire enfliyanse pèfòmans lan ak tout lavi nan LED.The limit posib nan enfliyans se divès nan ka sa yo epi li se anjeneral pa detèmine pa sèlman yon etap pwosesis sèl. Faktè tankou fini eleman, materyèl ak konpozisyon nan soude a, konsepsyon nan pentire a soude, reflow solderprofile oswa atmosfè pwosesis yo relye ak kontribye nan rezilta a soude.
Pwosesis pwofesyonèl nan SMD poul soti nan OSRAM Opto Semiconductorsis ki endike anba a. Aspè esansyèl ak faktè enpòtan nan enfliyans nan pwosesis fabrikasyon yo dekri.
B. SMD poul
SMD (andigman monte aparèy) poul yo anjeneral defini kòm aparèy ak pake ki ka soude dirèkteman sou sifas la nan yon tablo sikwi enprime via kontak soude ki kapab. Konpoze bòdi plastik, seramik oswa epoksisubstrat yo te itilize pou pake a, jete ak epoksidik oswa silikon. Dapre kalite pake a ak Variant, kontak yo nan aparèy LED tradisyonèl yo anjeneral fòme kòm Gull-zèl oswa J-Leads. Avèk plus kalite pake, espesyalman pou pi wo dansite anbalaj, jwenti yo soude yo se sifas metalmetal-kouvwi koneksyon sou dèyè a nan pakè a (anba sèlman? Sispann (BoT)). Figi 1 montre yon seleksyon nan dosye SMD ki ap dirije ofOSRAM Opto Semiconductors.
Menm jan ak tout pwodwi ki soti nan OSRAM Opto Semiconductors, tou SMD li yo LEDsfulfill dirèk dirèk RoHS yo (Inyon Ewopeyen an& Lachin), ak poutèt sa pa gen okenn plon oswa lòt defini sibstans danjere.
Akòz dimansyon jewometrik yo, kòmanse ak yon gwosè nan approx. 1 mm to10 mm, SMD poul apatni a ti konstriksyon yo epi yo pake nan kasèt plastik paske yo anjeneral yo mande yo nan pi gwo kantite. Kasèt yo ak lajè nan 8 mm a 24 mm yo mawonnen sou yon bobin, kijan gwosè a bobin ak kantite a sou woulo liv la yo depann sou fòm lan nan ki ap dirije a. Dimansyon teyat espesifik ki soti nan OSRAM Opto Semiconductors yo an akò avèk IEC 60286-3, EIA 481-C epi yo ka jwenn sou sit entènèt la nan Katalòg Product la, nan chapit 6 "Tape ak bobin" nan Katalòg la Fòm Kout, oswa sou fèy done yo ki ap dirije.Pou depo ak ekspedisyon, bobin yo chaje nan sache vakyòm sele sèk (konfòme a MIL-STD 81705C, kalite 1, klas 1) ansanm ak desiccants ak kat endikatè amoisture (Figi 2). Bobin yo ak sache sèk yo deziyen ak etikèt pwodwi barcode estanda (BPL). Etikèt sa a gen enfòmasyon sou fabrikan an (OSRAM Opto Semiconductors), yon endikasyon ki gen orijin, deziyasyon pwodwi, nimewo pakèt, kòd dat, nimewo materyèl ak kantite ki genyen.
BPL la tou referans ESD-, ak imidite sansiblite klas la, devlopman, klas, klète ak gwoupman poul yo kòm enfòmasyon siplemantè si sa nesesè. Li jeneralman rekòmande yo tcheke sak la apre resi pou domaj ak konplè. Pa gen twou, dents oswa fant nan nenpòt ki kalite ta dwe egziste ki ta ka anpeche kontni an. Pou depo nan poul SMD li yo an ouvè anbalaj sèk, OSRAM Opto Semiconductors presize yon tan maksimòm depo nan 24 mwa (lavi etajè) ak kondisyon anbyen ki pa depase 40 ° C ak yon kontni imidite nan max. 90% RH (imidite relatif). Plis enfòmasyon ka jwenn nan gid ZVEI pou depo alontèm nan konpozan, asanble ak aparèy ("Leitfaden - Langzeitlagerfähigkeit vonBauelementen, Baugruppen und Geräten"). Li nesesè yo tcheke kat la endikatè imidite ki genyen andedan dirèkteman apre ouvèti ak anvan pwosesis eleman yo. Endikatè a chanje koulè soti nan ble a woz lè yo depase klas imidite ki koresponn lan. Si chanje koulè a, yo dwe obsève enfòmasyon manyen espesifye yo (al gade HIC ak etikèt idratan - ML) epi yo ta dwe sèk yo si sa nesesè (gade tou JEDEC J-STD-033). Apre ouvèti sak la sèk, poul gen yon lavi etaj espesifik depann sou klasifikasyon nivo imidite yo (dapre JEDEC-STD-020). Lavi etaj la presize peryòd tan apre retire nan yon sache sèk, depo sèk oswa kwit sèk ak anvan soud reflow
